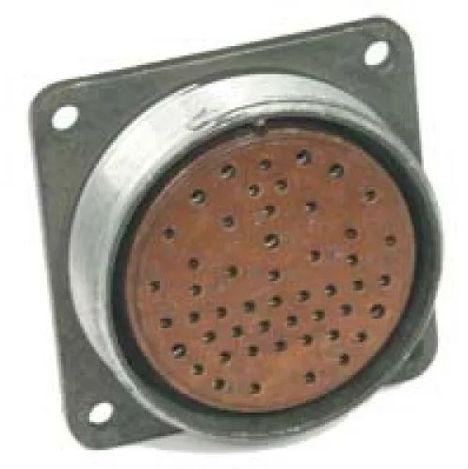

Соединитель 2РМ42Б50Г2В1Б представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блоковое исполнение и используется как розетка.

Технические характеристики:

• Количество контактов : 50.

• Тип контактов : Все контакты имеют диаметр 1,0 мм или комбинация 1,0 мм и 1,5 мм.

• Покрытие контактов : Серебро или золото.

• Рабочее напряжение : Не более 700 В или 560 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов ?1,0 мм: от 5 до 8 А.

  • Для контактов ?1,5 мм: от 7 до 15 А.

• Сопротивление контактов : Не более 5 мОм для ?1,0 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60°C до +100°C.

• Вибрационная стойкость : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Ударная стойкость : Одиночные удары с ускорением до 5000 м/с? (500 g), многократные удары с ускорением до 1000 м/с? (100 g).

Применение:

Этот разъем используется для внутреннего монтажа в различных электронных устройствах, включая радиоэлектронную и радиотехническую аппаратуру. Он обеспечивает надежное соединение в условиях вибрации и механических ударов, что делает его подходящим для применения в различных климатических условиях.

Расшифровка обозначения:

• 2РМ : Тип соединителя.

• 42 : Типоразмер корпуса.

• Б : Блочное (приборное) исполнение.

• 50 : Количество контактов.

• Г : Часть соединителя (розетка).

• 2 : Сочетание контактов (?1,0 мм и ?1,5 мм).

• В : Покрытие контактов (серебро).

• 1 : Теплостойкость (до 100°C).

• Б : Корпус блочный (приборный) без левой резьбы.
