2РМ42Б50Ш2В1В

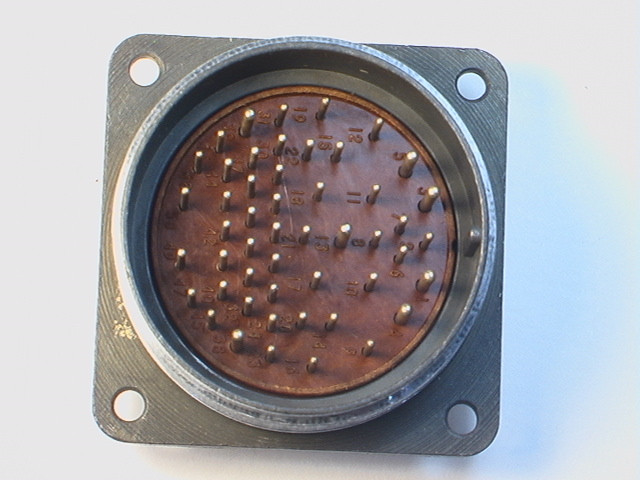

2РМ42Б50Ш2В1В — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Условное обозначение:

  • 2РМ — тип соединителя.

  • 42 — условный размер корпуса.

  • Б — блочный тип корпуса.

  • 50 — количество контактов.

  • Ш — вилка.

  • 2 — сочетание контактов.

  • В — серебряное покрытие контактов.

  • 1 — теплостойкость до 100°C.

  • В — всеклиматическое исполнение.

• Токовая нагрузка:

  • На одиночный контакт диаметром 1 мм — 4 А.

  • На одиночный контакт диаметром 1,5 мм — 8 А.

  • Суммарная токовая нагрузка на соединитель — 190 А.

• Напряжение:

  • Максимальное рабочее напряжение — 560 В или 700 В.

  • Максимальное испытательное напряжение в нормальных климатических условиях — 1850 В или 2300 В.

• Сопротивление контактов:

  • Для контактов диаметром 1 мм — не более 5 мОм.

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм.

• Условия эксплуатации:

  • Допустимая синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

  • Акустический шум: диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления — 170 дБ.

  • Механический удар: пиковое ударное ускорение для многократного действия — 1000 м/с?, для одиночного действия — 5000 м/с?.

• Габаритные размеры и масса:

  • Габариты — 49?49?25 мм.

  • Масса — не более 45,5 г.

• Срок службы и сохраняемости:

  • Минимальная наработка — 1000 часов.

  • Количество сочленений-расчленений — 500.

  • Минимальный срок сохраняемости — 15 лет.

Этот разъем используется в различных отраслях промышленности, где требуется надежное и долговечное соединение в сложных условиях эксплуатации.
