2РМ42БПЭ30Ш2В1

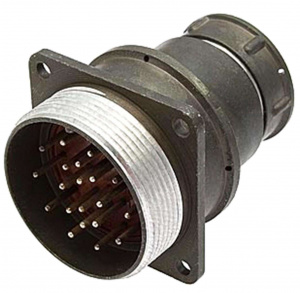

Соединитель 2РМ42БПЭ30Ш2В1 представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 30.

• Часть соединителя : Вилка.

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Технические параметры:

• Токовая нагрузка :

  • На контакт диаметром 1 мм: 4,5 А.

  • На контакт диаметром 1,5 мм: 9 А.

  • Максимальная суммарная нагрузка: 168 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 2300 В.

  • Для контактов диаметром 1,5 мм: 1850 В.

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Применение и условия эксплуатации:

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Монтаж : Внутренний.

• Способ монтажа : Объемный, пайкой.

• Сочленение : Резьбовое.

• Рабочие условия : Атмосферное пониженное давление до 133,32*10^-12 Па, повышенное давление до 506 кПа, влажность до 98% при +40°C.

Этот соединитель используется для внутреннего монтажа в радиоэлектронной аппаратуре и может работать с экранированными кабелями.
