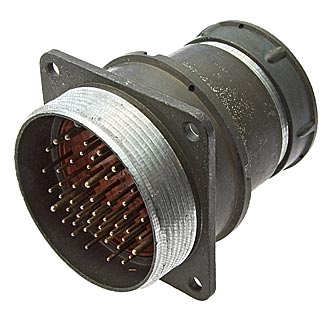

2РМ42БПЭ50Ш2В1

Разъем 2РМ42БПЭ50Ш2В1 относится к серии низкочастотных цилиндрических негерметичных соединителей. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 42 мм

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 50

• Вид соединения : Вилка

• Сочетание контактов : Диаметры 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : До 100 °С

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А

  • Диаметр 1,5 мм: 8 А

• Суммарная токовая нагрузка : До 190 А

• Максимальное рабочее напряжение : 560 В и 700 В

• Габаритные размеры : D1 - 42 мм, D2 - 45 мм, Lmax - 25 мм, A - 40 мм, B - 49 мм

• Масса : Не более 37 г

Условия эксплуатации

• Температура среды : От -60 °С до +100 °С

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?

• Механический удар : Пиковое ударное ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия

• Атмосферное давление : Рабочее пониженное давление до 133,32·10??? Па, повышенное давление до 50,6·10? Па

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
