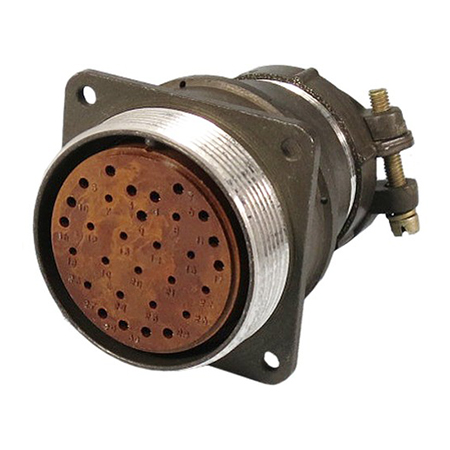

2РМ42БПН30Г2В1

Соединитель 2РМ42БПН30Г2В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В . Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного патрубка.

• Количество контактов : 30.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Сочленение : Резьбовое с одношпоночной поляризацией.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4,5 А.

  • Диаметр 1,5 мм: 9 А .

• Суммарная токовая нагрузка : До 168 А.

• Максимальное рабочее напряжение : 560 В, 700 В.

• Диаметры контактов : 1 мм и 1,5 мм.

• Габаритные размеры : Диаметр 42 мм, длина 67,5 мм.

• Масса : Не более 127 г.

Условия эксплуатации

• Температура : От -60° С до +100° С.

• Вибрация : Допустимая синусоидальная вибрация от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
