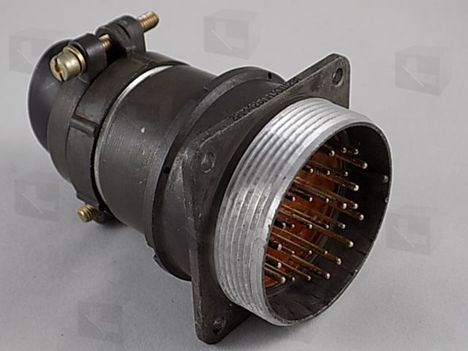

2РМ42БПН30Ш2В1

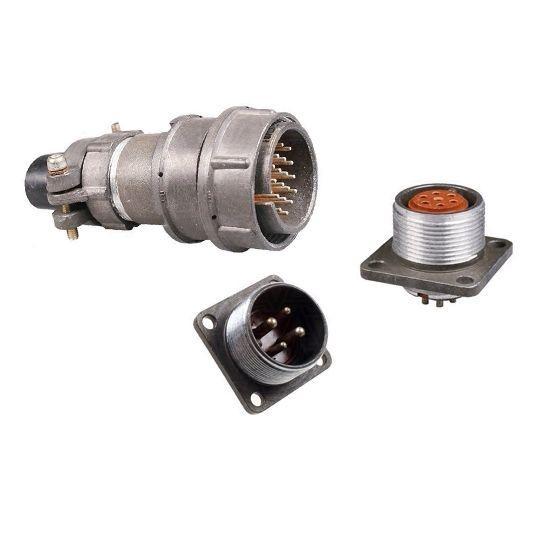

Соединитель 2РМ42БПН30Ш2В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : 2РМ

• Корпус : Блочный (приборный)

• Условный размер корпуса : 42

• Вид патрубка : Прямой

• Вид гайки патрубка : Для неэкранированного кабеля

• Количество контактов : 30

• Часть соединителя : Вилка

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

Технические параметры:

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: до 4,5 А

  • Диаметром 1,5 мм: до 9 А

• Максимальная суммарная нагрузка : 168 А

• Электрическая прочность изоляции :

  • При 560 В: 1850 В

  • При 700 В: 2300 В

• Усилие расчленения : Не более 343,4 Н (35 кгс)

• Условия эксплуатации :

  • Температура: от -60°C до +100°C

  • Влажность: до 98% при +25°C

  • Вибрация: от 1 Гц до 5000 Гц

Применение:

Соединители типа 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
