2РМ42БПН50Ш2В1

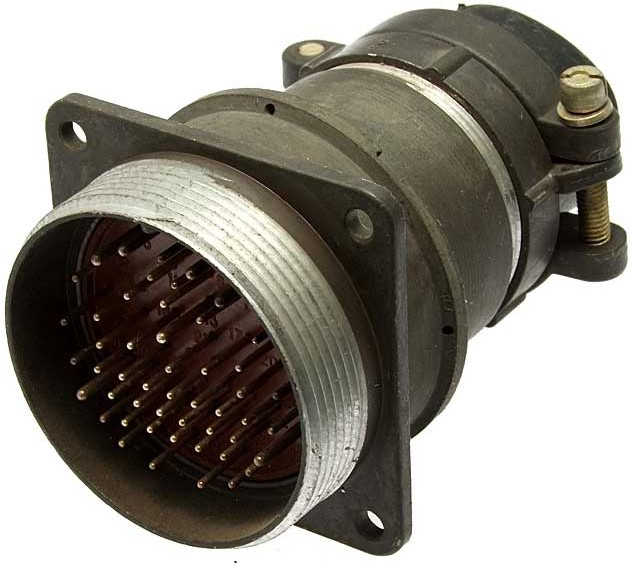

Соединитель 2РМ42БПН50Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он состоит из двух частей: вилки и розетки, и может быть как блочным (приборным), так и кабельным.

Технические характеристики:

• Тип корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 50.

• Вид соединения : Вилка (Ш).

• Сочетание контактов : Диаметры 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100 °С.

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм: 4 А.

  • Для контактов диаметром 1,5 мм: 8 А.

• Суммарная максимальная токовая нагрузка : 190 А.

• Сопротивление контакта : 0,005 Ом и 0,0025 Ом.

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Условия эксплуатации :

  • Температура: от -60 °С до +100 °С.

  • Вибрация: частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

  • Механический удар: пиковое ускорение до 1000 м/с? для многократных ударов и до 5000 м/с? для одиночных ударов.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
