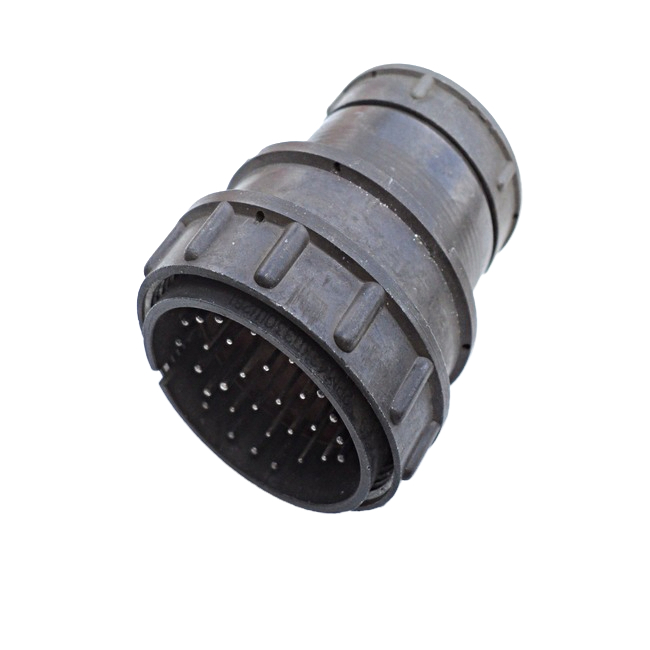

Соединитель 2РМ42КПЭ30Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : 2РМ — это тип соединителя.

• Условный размер корпуса : 42.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 30.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 2 — контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 100 °С.

Технические параметры:

• Токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм: до 4,5 А.

  • Для контактов диаметром 1,5 мм: до 9 А .

• Максимальная суммарная нагрузка : до 168 А.

• Электрическая прочность изоляции : при максимальном рабочем напряжении 700 В — 2300 В.

• Усилие расчленения : не более 343,4 Н (35 кгс).

Условия эксплуатации:

• Температура среды : от -60 °С до +100 °С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : пиковое ударное ускорение до 5000 м/с? для одиночного действия.

Применение:

Соединители 2РМ42КПЭ30Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены с экранированными или неэкранированными кабелями.
