2РМ42КПЭ50Ш2А1

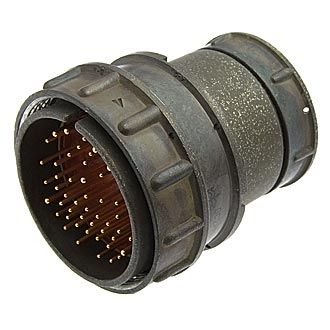

Соединитель 2РМ42КПЭ50Ш2А1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 42.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 50.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Контакты диаметром 1,0 мм и 1,5 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : До 100° С (1).

Эксплуатационные характеристики

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 4 А.

  • Диаметр 1,5 мм: 8 А.

• Суммарная токовая нагрузка на соединитель : 190 А.

• Максимальное рабочее напряжение : До 700 В.

• Максимальное испытательное напряжение : Не указано конкретно для этого типа, но обычно для таких соединителей оно соответствует рабочему напряжению.

• Диапазон рабочих температур : От -60° С до +100° С.

• Вибрационная стойкость : От 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Ударная стойкость : Пиковое ускорение до 1000 м/с? для многократных ударов и до 5000 м/с? для одиночных ударов.

Применение

Соединители типа 2РМ42КПЭ50Ш2А1 используются в различных узлах и блоках радиоэлектронной аппаратуры, где требуется надежное и стабильное соединение с экранированными кабелями. Они подходят для внутреннего монтажа в условиях, соответствующих климатическому исполнению УХЛ2.1 по ГОСТ 15150-69.
