2РМ42КПЭ50Ш2В1

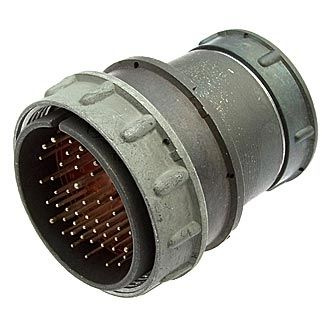

Разъем 2РМ42КПЭ50Ш2В1 — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ и имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля. Контакты разъема покрыты серебром, что обеспечивает хорошую проводимость и защиту от коррозии.

Технические характеристики:

• Условное обозначение: 2РМ42КПЭ50Ш2В1

  • 2РМ — тип соединителя.

  • 42 — условный размер корпуса.

  • К — кабельный тип корпуса.

  • П — прямой патрубок.

  • Э — гайка для экранированного патрубка.

  • 50 — количество контактов.

  • Ш — вилка.

  • 2 — сочетание контактов.

  • В — серебряное покрытие контактов.

  • 1 — теплостойкость до 100° С.

• Количество контактов: 50.

• Диаметры контактов: 1 мм и 1,5 мм.

• Максимальная токовая нагрузка на одиночный контакт:

  • 1 мм — 4 А.

  • 1,5 мм — 8 А.

• Суммарная токовая нагрузка: до 190 А.

• Максимальное рабочее напряжение: 560 В, максимальное испытательное напряжение — 700 В.

• Рабочая температура: от -60° С до +100° С.

• Сопротивление изоляции: не менее 1000 МОм.

• Минимальная наработка: 5000 часов.

• Срок сохраняемости: до 25 лет.

Применение:

Разъемы серии 2РМ, включая 2РМ42КПЭ50Ш2В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями и обеспечивают надежное соединение в различных условиях эксплуатации.
