2РМ42КПН30Г2В1

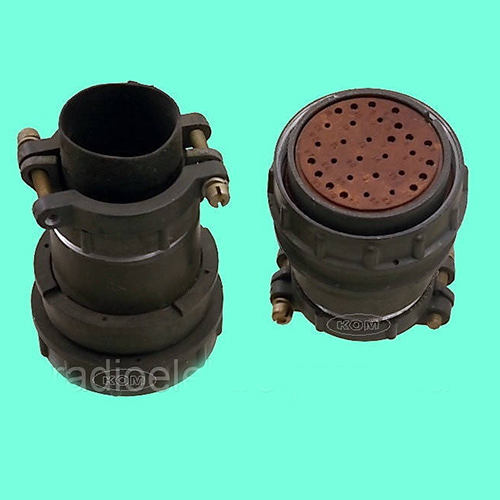

Соединитель 2РМ42КПН30Г2В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ и имеет кабельный корпус с прямым патрубком, рассчитанный на неэкранированный кабель.

Основные характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 42 мм

• Вид корпуса : Кабельный

• Вид патрубка : Прямой

• Количество контактов : 30

• Часть соединителя : Розетка

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100° С

Технические параметры

• Максимальное рабочее напряжение : До 560 В или 700 В

• Токовая нагрузка на контакт :

  • Диаметр 1 мм: от 5 до 8 А

  • Диаметр 1,5 мм: от 7 до 15 А

• Сопротивление электрического контакта :

  • Диаметр 1 мм: не более 5 мОм

  • Диаметр 1,5 мм: не более 2,5 мОм

• Сопротивление изоляции : Не менее 1000 МОм

• Температура окружающей среды : От -60° С до +100° С

• Смена температур : От -60° С до +150° С

• Минимальная наработка : 5000 часов

• Минимальный срок сохраняемости : 25 лет

Прочие характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g)

• Одиночные удары : Ускорение до 5000 м/с? (500 g)

• Многократные удары : Ускорение до 1000 м/с? (100 g)

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g)

Этот разъем используется для монтажа на кабель и применяется в различных радиоэлектронных устройствах, где требуется надежное и прочное соединение.
