2РМ42КПН50Г2В1Л

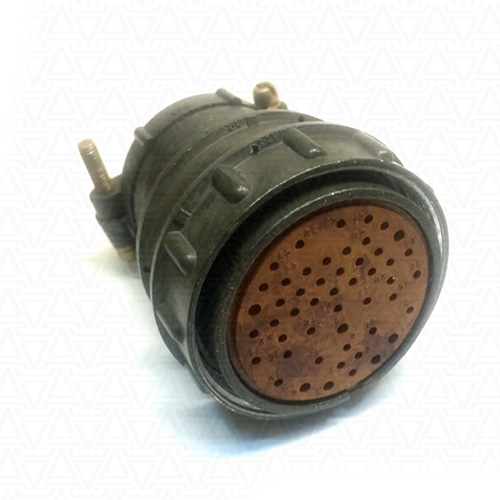

Разъем 2РМ42КПН50Г2В1Л является частью серии соединителей 2РМ, которые широко используются в радиоэлектронной и радиотехнической аппаратуре. Давайте рассмотрим его характеристики и назначение:

Характеристики

• Тип соединителя : 2РМ42КПН50Г2В1Л — это кабельная розетка.

• Корпус : Кабельный (К).

• Патрубок : Прямой (П).

• Гайка патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 50.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Контакты ? 1,0 мм и ? 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С.

• Левая розетка : Да (Л).

Технические характеристики

• Рабочее напряжение : Не более 700 В (560 В для некоторых моделей).

• Максимальная токовая нагрузка на одиночный контакт : Не более 4 А.

• Общая максимальная токовая нагрузка : Не более 190 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100 °C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Назначение

Разъемы типа 2РМ42КПН50Г2В1Л используются для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего монтажа в различных климатических условиях и обеспечивают надежное соединение с неэкранированными кабелями. Ответной частью для этой розетки является вилка 2РМ42Б50Ш2Е2.
