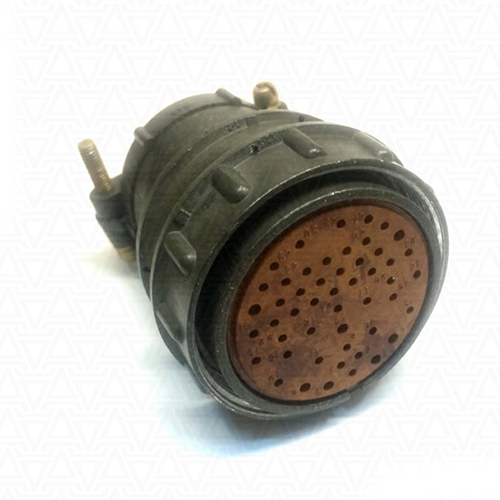

Разъем 2РМ42КПН50Г2В1В относится к серии низкочастотных цилиндрических негерметичных соединителей. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены основные характеристики этого разъема:

Основные характеристики

• Тип соединителя : 2РМ42КПН50Г2В1В является розеткой.

• Корпус : Кабельный.

• Патрубок : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Максимальная температура окружающей среды : До 100°C.

• Климатическое исполнение : Всеклиматическое.

Технические параметры

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт :

  • Для контактов диаметром 1,0 мм: от 5 до 8 А.

  • Для контактов диаметром 1,5 мм: от 7 до 15 А.

  • Для контактов диаметром 2,0 мм: 18 А.

  • Для контактов диаметром 3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • Для контактов диаметром 1,0 мм: не более 5,0 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2,0 мм: не более 1,6 мОм.

  • Для контактов диаметром 3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Диапазон рабочих температур : От -60 до +100°C.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Механические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50g).

• Одиночные удары : Ускорение 5000 м/с? (500g).

• Многократные удары : Ускорение 1000 м/с? (100g).

• Линейные нагрузки : Ускорение 2000 м/с? (200g).

Этот разъем используется для соединения электрических цепей и может работать в различных климатических условиях.
