2РМ42КУЭ30Ш2В1

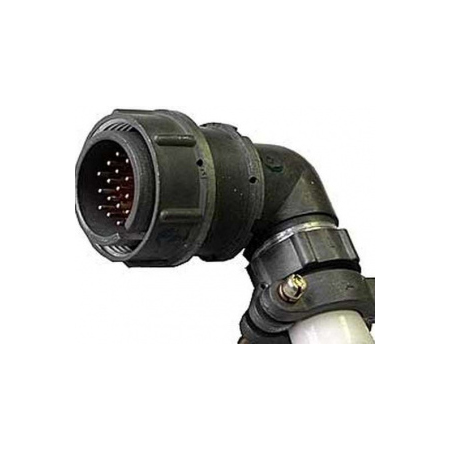

Соединитель 2РМ42КУЭ30Ш2В1 представляет собой кабельную угловую вилку с экранированным кабелем, предназначенную для использования в электрических цепях постоянного и переменного тока. Ниже приведены основные характеристики этого разъема:

Основные характеристики

• Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 42.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 30.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 2 — контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°C.

Технические параметры

• Токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: 4,5 А.

  • Диаметр контакта 1,5 мм: 9 А.

• Максимальная суммарная нагрузка : 168 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 2300 В.

  • Для контактов диаметром 1,5 мм: 1850 В.

• Сопротивление контактов :

  • Диаметр контакта 1 мм: не более 5 мОм.

  • Диаметр контакта 1,5 мм: не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Применение и условия эксплуатации

• Частотный диапазон : от 50 Гц до 10 кГц.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69 (умеренный и холодный климат).

• Механические удары :

  • Многократного действия: пиковое ускорение 1000 м/с?.

  • Одиночного действия: пиковое ускорение 5000 м/с?.

• Атмосферное давление : от 133,32·10??? Па до 506 кПа.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
