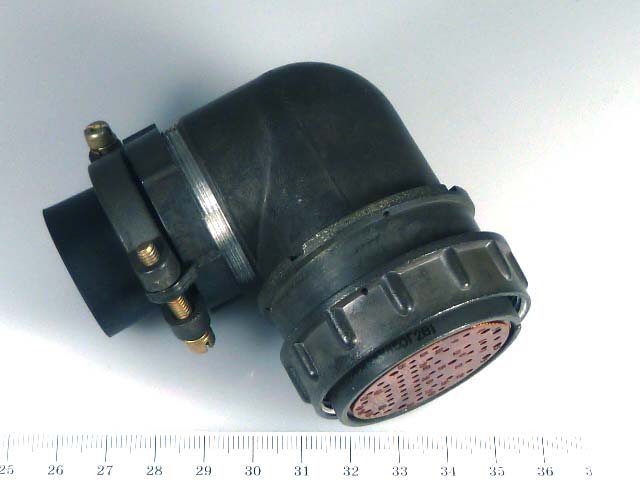

2РМ42КУН50Г2В1

Соединитель 2РМ42КУН50Г2В1 представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 42.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 50.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100° С (1).

Конструктивные особенности

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Метод монтажа : Пайка или обжимка.

• Исполнение монтажной части : Угловой патрубок.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Атмосферное давление : Рабочее пониженное давление до 133,32·10??? Па, повышенное давление до 50,6·10? Па.

Этот соединитель подходит для внутреннего и наружного монтажа в различных климатических условиях и может работать с экранированными или неэкранированными кабелями.
