2РМ42КУН50Ш2В1

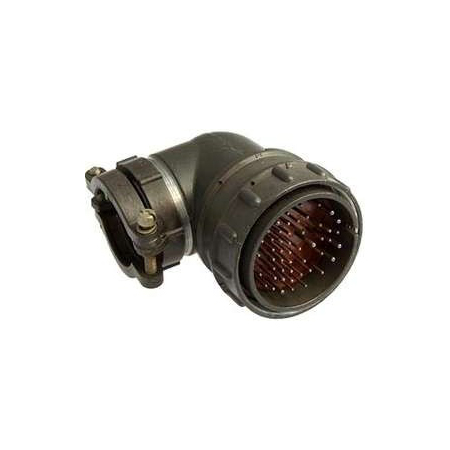

Соединитель 2РМ42КУН50Ш2В1 — это кабельная вилка с угловым патрубком, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В. Она используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : Негерметичный, цилиндрический, низкочастотный.

• Условный размер корпуса : 42.

• Количество контактов : 50.

• Сочетание контактов : 2.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальная токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: 4 А.

  • Диаметр контакта 1,5 мм: 8 А.

• Суммарная максимальная токовая нагрузка : 190 А.

• Рабочая температура : От -60° С до +100° С.

• Сопротивление контактов : Не более 0,005 Ом.

• Сопротивление изолятора : Не менее 1000 МОм.

• Материал корпуса : Металл.

• Материал изолятора : Карболит.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Вес : Не более 125 г (в некоторых источниках указано 118 г).

Условия эксплуатации

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : Одиночный удар с пиковым ускорением 5000 м/с?, многократный удар с пиковым ускорением 1000 м/с?.

• Атмосферное давление : Рабочее пониженное давление 133,32·10??? Па, повышенное давление 50,6·10? Па.

• Влажность : Повышенная относительная влажность при температуре +25° С до 98%.

Соединители 2РМ42КУН50Ш2В1 используются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69 и подходят для работы с неэкранированными кабелями. Гарантийный срок хранения составляет 15 лет со дня изготовления.
