2РМД18Б4Г5В1

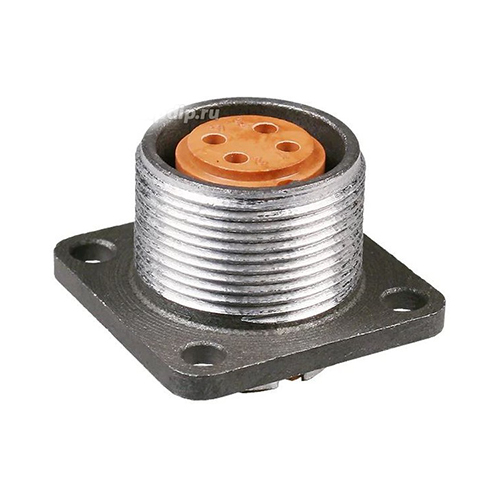

2РМД18Б4Г5В1 — это блочная розетка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Она используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики:

• Тип соединителя : 2РМД

• Условный размер корпуса : 18

• Вид корпуса : Блочный (приборный)

• Количество контактов : 4

• Часть соединителя : Розетка (Г)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C (1)

Электрические характеристики :

• Максимальная токовая нагрузка на одиночный контакт : 15 А

• Суммарная токовая нагрузка на соединитель : 50 А

• Максимальное рабочее напряжение : 560 В

• Максимальное испытательное напряжение : 1850 В в нормальных условиях

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

Механические и климатические характеристики :

• Соединение : Резьбовое

• Поляризация корпуса : Одношпоночная

• Габаритные размеры : 27?27?25 мм

• Масса : Не более 15,5 г

• Рабочая температура : От -60°C до +100°C

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?

Дополнительные характеристики :

• Число сочленений-расчленений : 500

• Минимальная наработка : 5000 часов

• Срок сохраняемости : Не менее 15 лет.
