2РМД18Б4Ш5В1

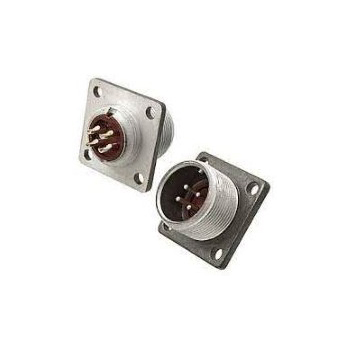

2РМД18Б4Ш5В1 — это цилиндрический негерметичный низкочастотный разъём, предназначенный для соединения электрических цепей. Он относится к серии 2РМД и используется в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : Вилка (штырь).

• Количество контактов : 4.

• Диаметр контактов : 1,5 мм.

• Вид покрытия контактов : Серебро.

• Посадочный диаметр корпуса : 18 мм.

• Тип корпуса : Блочный (приборный).

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А, но в некоторых источниках указано до 15 А.

• Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А, но в некоторых источниках указано до 50 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60°C до +100°C.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ускорение одиночного действия до 5000 м/с?.

• Минимальная наработка : 5000 часов, но в некоторых источниках указано 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Применение

Разъём 2РМД18Б4Ш5В1 используется для соединения и разъединения электрических цепей постоянного и переменного токов в радиоэлектронной аппаратуре. Он подходит для работы в условиях синусоидальной вибрации и механических ударов, что делает его подходящим для использования в различных технических устройствах.
