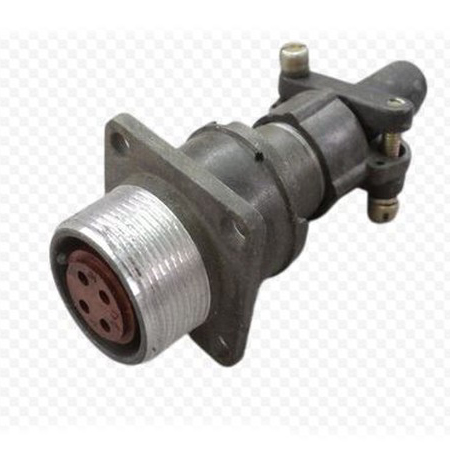

2РМД18БПН4Г5В1 — это блочная розетка, предназначенная для соединения и разъединения электрических цепей. Она относится к типу соединителей 2РМД , которые широко используются в радиоэлектронной аппаратуре.

Технические характеристики:

• Максимальная токовая нагрузка : на одиночный контакт — 15 А, суммарная на соединитель — 50 А.

• Максимальное рабочее напряжение : до 560 В.

• Количество контактов : 4.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : серебро.

• Теплостойкость : до +100° С.

• Сопротивление контактов : не более 2,5 мОм (в некоторых источниках указано до 5 мОм).

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

• Усилие расчленения соединителей : не более 34,7 Н (3,5 кгс).

Условия эксплуатации:

• Рабочая температура : от -60° С до +100° С.

• Предельная температура : от -60° С до +70° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление : рабочее — 133,32·10^(-12) Па (10^(-12) мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : одиночного действия — до 5000 м/с?, многократного действия — до 1000 м/с?.

Применение:

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы с электрическими цепями постоянного и переменного тока частотой до 3 МГц.

Срок службы:

• Минимальная наработка : 1000 часов (в некоторых источниках указано 5000 часов).

• Максимальное количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.
