2РМД18БПН4Ш5А1

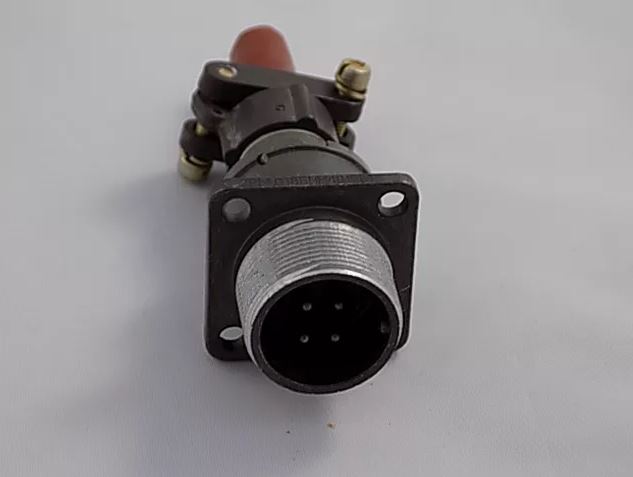

2РМД18БПН4Ш5А1 — это блочная вилка из серии соединителей 2РМД, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для неэкранированного кабеля, а контакты покрыты золотом для улучшения проводимости.

Основные характеристики:

• Тип соединителя : Негерметичный, цилиндрический.

• Корпус : Блочный (приборный).

• Патрубок : Прямой.

• Количество контактов : 4.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До +100°C.

• Максимальная токовая нагрузка :

  • На одиночный контакт: 15 А.

  • Суммарная на соединитель: 50 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

• Условия эксплуатации :

  • Температура: от -60°C до +100°C.

  • Относительная влажность: до 98% при +25°C.

  • Атмосферное давление: от 133,32·10^(-12) Па до 506 кПа.

• Вибрационная и ударная стойкость : Выдерживает синусоидальную вибрацию и механические удары.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он обеспечивает надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.
