2РМД18БПН4Ш5В1

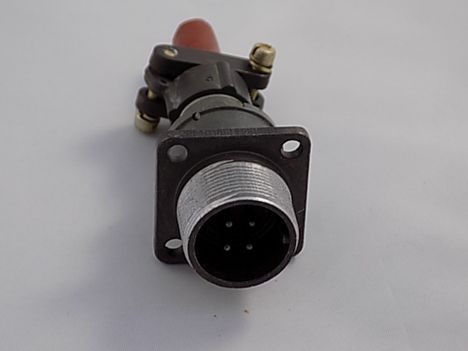

Вилка 2РМД18БПН4Ш5В1 — это приборная вилка с прямым патрубком, предназначенная для работы с неэкранированным кабелем в электрических цепях. Она используется для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

• Токовая нагрузка : На одиночный контакт — 15 А, максимальная суммарная на соединитель — 50 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

• Диаметр контактов : 1,5 мм.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Атмосферное давление : Рабочее — 133,32·10??? Па, предельное — 1,2·10? Па.

Расшифровка условного обозначения

• 2РМД : Тип соединителя.

• 18 : Условный размер корпуса.

• Б : Приборный тип корпуса.

• П : Прямой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 4 : Количество контактов.

• Ш : Вилка.

• 5 : Сочетание контактов (все контакты ? 1,5 мм).

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до 100°C.

Эта вилка используется в объемном монтаже и предназначена для работы в различных условиях, включая вибрацию и механические удары.
