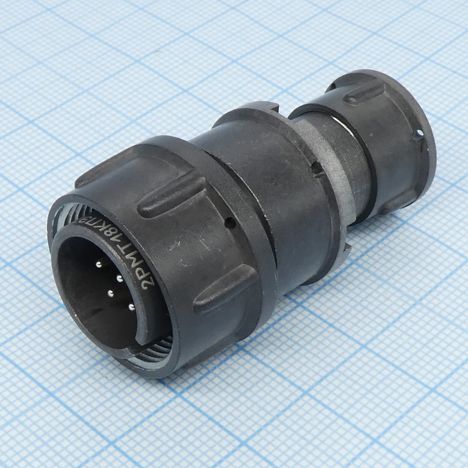

2РМД18КПЭ7Ш1В1

Соединитель 2РМД18КПЭ7Ш1В1 не упоминается напрямую в предоставленных источниках, но его обозначение позволяет сделать вывод о его характеристиках на основе аналогичных моделей, таких как 2РМ18КПЭ7Ш1В1.

Общие характеристики соединителей 2РМ

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 18 мм.

• Вид корпуса : Кабельный (К) или блочный (Б).

• Вид патрубка : Прямой (П) или угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э) или неэкранированного (Н).

• Количество контактов : 7.

• Часть соединителя : Вилка (Ш) или розетка (Г).

• Покрытие контактов : Серебро (В) или золото (А).

• Теплостойкость : До 100°С (1) или 200°С (2).

Технические характеристики

• Максимальное рабочее напряжение : Обычно до 560 В или 700 В в зависимости от модели.

• Токовая нагрузка : До 7 А.

• Способ монтажа : Объемный, с помощью пайки.

• Сопротивление изоляции : Не менее 1000 МОм.

• Интервал рабочих температур : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов одношпоночная.
