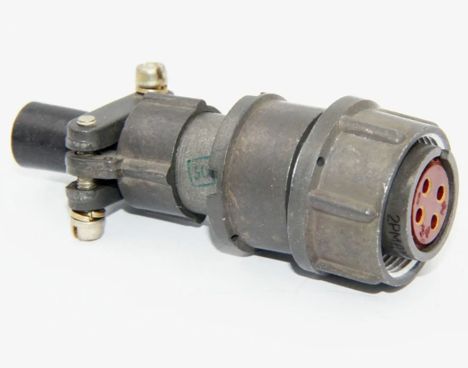

Разъем 2РМД18КПН4Г5А1 представляет собой кабельную розетку, предназначенную для использования в цепях постоянного или переменного тока с частотой до 3 МГц. Он относится к серии 2РМД, которая включает в себя низкочастотные цилиндрические негерметичные соединители для соединения длинных электрических цепей.

Технические характеристики:

• Корпус : Кабельный, с посадочным диаметром 18 мм.

• Патрубок : Прямой, с гайкой для неэкранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Розетка.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка от 27 А до 260 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Условия эксплуатации : Температура от -60° С до 100° С, синусоидальная вибрация от 1 Гц до 5000 Гц с ускорением 490 м/с?, механический удар до 5000 м/с?.

Применение и совместимость:

Разъемы серии 2РМД часто используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Для соединения с розеткой 2РМД18КПН4Г5А1 используются соответствующие вилки, такие как 2РМД18Б4Ш5А1 или другие аналогичные модели.
