2РМД18КПН4Г5В1Л

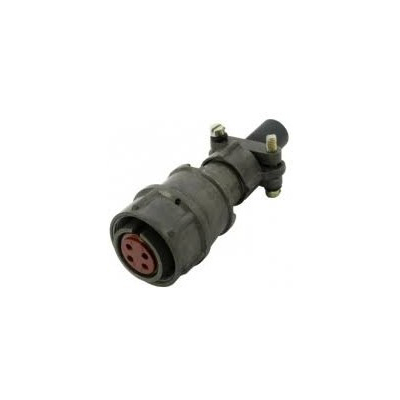

2РМД18КПН4Г5В1Л — это кабельная розетка, предназначенная для использования в цепях постоянного или переменного тока с частотой до 3 МГц. Она состоит из корпуса, изолятора и контактов, обеспечивая пылезащищенность контактов и мест подсоединения проводов в собранном виде.

Технические характеристики

• Тип соединителя : Негерметичный.

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Розетка.

• Диаметры контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100° С.

• Розетка : Левая.

Электрические характеристики

• Токовая нагрузка на одиночный контакт : от 4 А до 36 А.

• Максимальная суммарная токовая нагрузка : от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : от -60° С до 100° С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления 170 дБ.

• Механический удар : пиковое ударное ускорение до 5000 м/с?.

Надежность и долговечность

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : до 500 раз.

• Гамма-процентный срок сохраняемости : 15 лет при ? = 99,5%.
