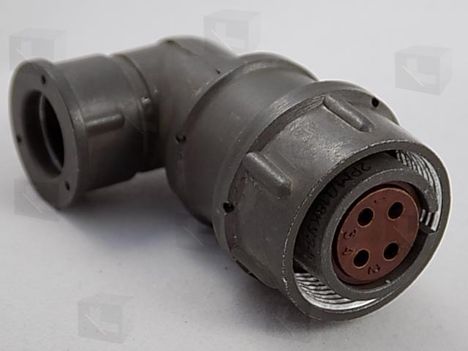

2РМД18КУЭ4Г5В1

2РМД18КУЭ4Г5В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМД и имеет ряд характеристик, которые делают её подходящей для различных применений в электронике и радиоэлектронной аппаратуре.

Технические характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса : 18 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 4.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100° С (1).

Электрические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 15 А.

  • Суммарная на соединитель: 50 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

Механические и эксплуатационные характеристики

• Длина розетки : 51 мм.

• Масса : Не более 13 г.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Условия эксплуатации :

  • Температура: от -60° С до +100° С.

  • Атмосферное давление: от пониженного до повышенного.

  • Вибрация и ударные нагрузки: соответствуют специальным стандартам.

Эта розетка используется для внутреннего объемного монтажа и может быть применена в различных радиоэлектронных устройствах, где требуется надежное и долговечное соединение.
