2РМД18КУН4Ш5А1

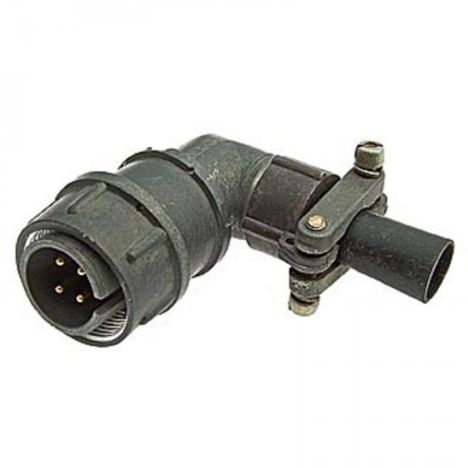

2РМД18КУН4Ш5А1 — это кабельная вилка, предназначенная для ручного соединения цилиндрических разъемов внутреннего объемного монтажа. Она используется для соединения электрических цепей постоянного и переменного токов с частотой до 3 МГц.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический разъем.

• Условный размер корпуса : 18.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : А — золотое.

• Теплостойкость : 1 — до 100° С.

Основные параметры

• Максимальная токовая нагрузка на одиночный контакт : 15 А.

• Суммарная максимальная токовая нагрузка на соединитель : 50 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Рабочая температура : от -60° С до +100° С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц.

• Механический удар : пиковое ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Эта вилка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение.
