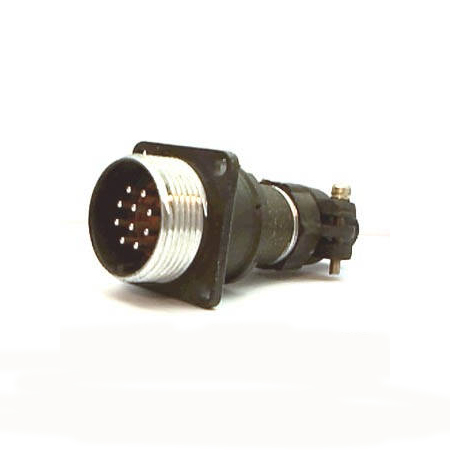

2РМД24БПЭ10Г5В1

Соединитель 2РМД24БПЭ10Г5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 24.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

Технические параметры:

• Рабочая температура : От -60°C до +100°C.

• Материал корпуса : Металл.

• Материал изолятора : Карболит.

• Максимальная токовая нагрузка на одиночный контакт : До 10 А.

• Максимальная общая токовая нагрузка : До 83 А.

• Сопротивление контактов : Не более 0,0025 Ом.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с? (50 g).

• Механический удар : Одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 1000 м/с? (100 g).

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : До 500 раз.

• Гарантийный срок хранения : 15 лет.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
