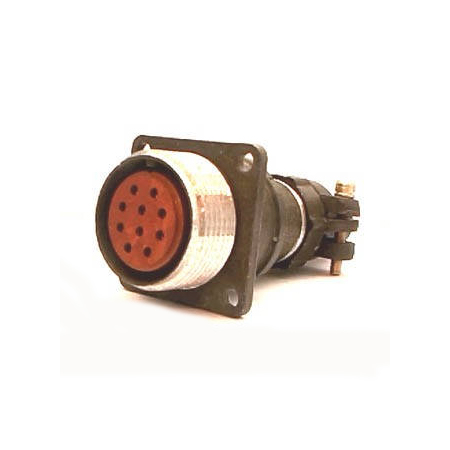

Соединитель 2РМД24БПЭ10Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем для объемного монтажа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от типономинала).

Основные характеристики:

• Тип соединителя : 2РМД

• Условный размер корпуса : 24

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 10

• Часть соединителя : Вилка

• Сочетание контактов : Все контакты диаметром 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : 10 А

• Суммарная токовая нагрузка на соединитель : 83 А

• Максимальное рабочее напряжение : 560 В

• Максимальное испытательное напряжение : 1850 В (в нормальных условиях)

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

Условия эксплуатации:

• Рабочая температура : От -60°C до +100°C

• Предельная температура : От -60°C до +70°C

• Относительная влажность : До 98% при +25°C

• Атмосферное давление : Рабочее до 506 кПа, предельное до 12 кПа

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.
