2РМД24К10Г5В1Л

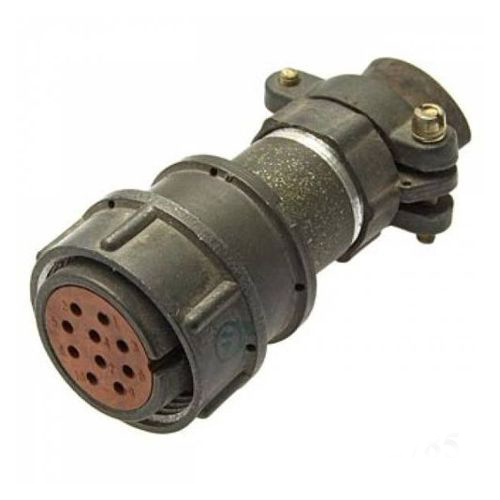

Соединитель 2РМД24К10Г5В1Л представляет собой низкочастотный цилиндрический разъем, предназначенный для соединения и разъединения электрических цепей. Он относится к типу негерметичных соединителей и имеет климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

Основные характеристики:

• Тип соединителя : Низкочастотный цилиндрический.

• Размер корпуса : 24 (обозначение размера).

• Количество контактов : 10.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля (аналогично 2РМД24КПН10Г5В1Л, где Н обозначает неэкранированный кабель).

• Покрытие контактов : Серебро.

• Теплостойкость : 100°С.

• Ориентация розетки : Левая (только для проходных вилок).

Технические параметры:

• Рабочая температура : от -60°C до +100°C.

• Максимальное рабочее напряжение : до 560 В или 700 В в зависимости от типономинала.

• Максимальный ток на одиночный контакт : от 4 А до 36 А в зависимости от диаметра контакта.

• Сопротивление контактов : зависит от диаметра контакта, например, для контакта диаметром 1,5 мм не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : зависит от максимального рабочего напряжения.

Применение:

Соединители типа 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц.

Гарантийные характеристики:

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : не менее 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.
