2РМД24КПЭ10Ш5В1В

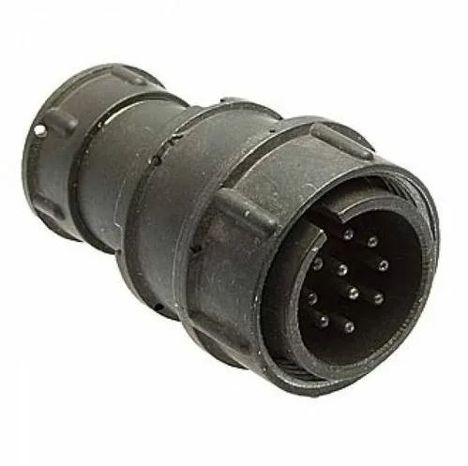

Соединитель 2РМД24КПЭ10Ш5В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет следующие характеристики:

• Тип соединителя : 2РМД.

• Условный размер корпуса : 24.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 10.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : 5 (?1,5 мм).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С (1).

Технические характеристики :

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : 10 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: Не более 2,5 мОм.

  • ?2,0 мм: Не более 1,6 мОм.

  • ?3,0 мм: Не более 0,8 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60 до +100°C.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Минимальная наработка : 1000 часов при 500 сочленениях-расчленениях.

• Срок сохраняемости : 15 лет.
