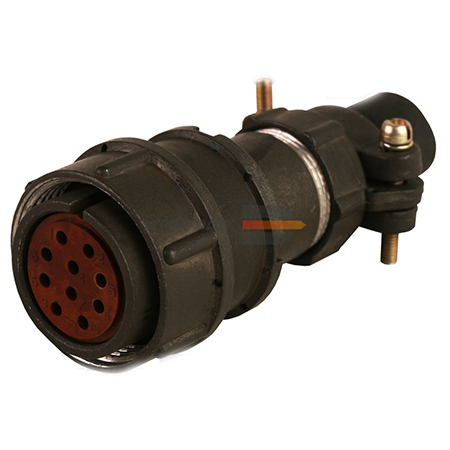

2РМД24КПН10Г5В1 — это цилиндрический, низкочастотный, негерметичный электрический соединитель, предназначенный для объемного монтажа. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В или 700 В.

Технические характеристики:

• Тип соединителя : Негерметичный.

• Посадочный диаметр корпуса : 24 мм.

• Вид корпуса : Кабельный.

• Форма патрубка : Прямая.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 10.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Электрические характеристики:

• Максимальная токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Сопротивление контактов : Не более 2,5 мОм.

Механические и эксплуатационные характеристики:

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : Не менее 5000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : Не менее 15 лет.

Этот соединитель используется в различных радиоэлектронных устройствах и блоках, обеспечивая надежное и долговечное соединение электрических цепей.
