2РМД24КПН10Г5В1Л

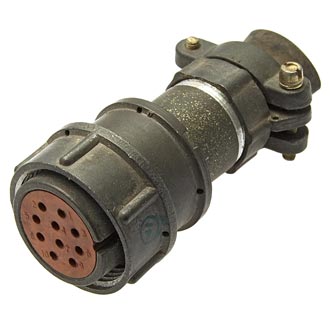

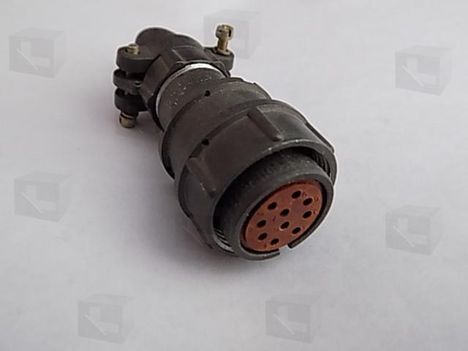

Разъем 2РМД24КПН10Г5В1Л — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов. Он может функционировать при частоте до 3 МГц и напряжении до 560 или 700 В, в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Серия и тип : 2РМД, розетка кабельная.

• Условный размер корпуса : 24 мм.

• Количество контактов : 10.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Тип контакта : Цилиндрический.

• Левая розетка : Только для проходных вилок.

Применение:

Разъемы серии 2РМД используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ.

Технические параметры:

• Максимальное рабочее напряжение : До 560 В (или 700 В в некоторых источниках).

• Токовая нагрузка : До 50 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений : До 500.

• Интервал рабочих температур : От -60 до +100°С.

Этот разъем является частью системы соединителей, состоящей из вилки и розетки, которые могут быть как кабельными, так и блочными.
