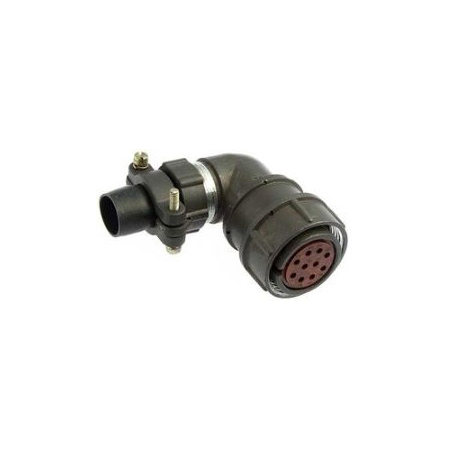

2РМД24КУН10Г5В1 — это кабельная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она относится к серии цилиндрических низкочастотных разъемов и используется для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : Негерметичный, с резьбовым типом соединения.

• Количество контактов : 10.

• Диаметр контактов : 1,5 мм.

• Максимальное рабочее напряжение : 560 В.

• Токовая нагрузка :

  • На одиночный контакт: 10 А.

  • Суммарная на соединитель: 83 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температурный диапазон : От -60°C до +100°C.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Срок сохраняемости : Минимум 15 лет.

• Число сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

Конструктивные особенности

• Корпус : Кабельный с угловым патрубком.

• Гайка патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Поляризация корпусов : Одношпоночная.

Применение

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей. Она способна выдерживать различные климатические условия, включая влажное тепло, иней и росу, а также воздействие озона.
