2РМД27Б19Г5В1

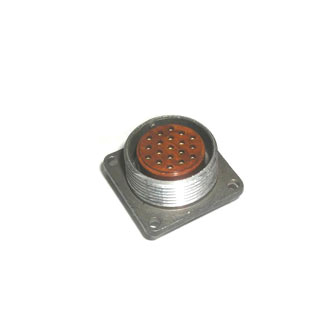

Разъем 2РМД27Б19Г5В1 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В.

Технические характеристики:

• Тип соединителя : 2РМД

• Условный размер корпуса : 27 мм

• Вид корпуса : Б — блочный (приборный)

• Количество контактов : 19

• Часть соединителя : Г — розетка

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм

• Покрытие контактов : В — серебро

• Теплостойкость : 1 — до +100°C

Электрические характеристики :

• Максимальное рабочее напряжение: 560 В

• Максимальная токовая нагрузка на одиночный контакт: 7 А

• Суммарная токовая нагрузка на соединитель: 110 А

• Сопротивление контактов: не более 2,5 мОм

• Сопротивление изоляции: не менее 5000 МОм

Механические и климатические характеристики :

• Сочленение: резьбовое

• Число сочленений-расчленений: 500

• Минимальная наработка: 5000 часов

• Срок сохраняемости: 15 лет

• Рабочая температура: от -60°C до +100°C

• Вибрация: диапазон частот от 1 до 5000 Гц, амплитуда ускорения 490 м/с?

• Ударная нагрузка: одиночные удары до 5000 м/с?

Этот разъем используется в различных радиоэлектронных устройствах и может быть установлен на приборную панель.
