2РМД27БПЭ7Г5В1

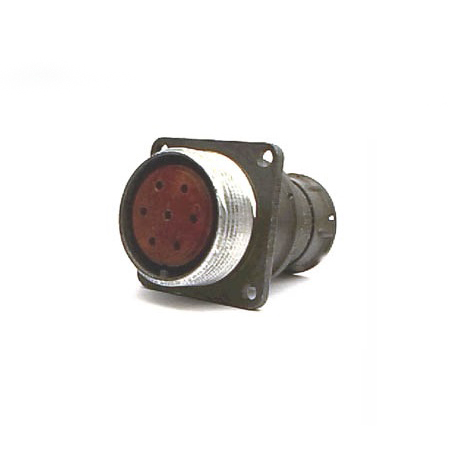

2РМД27БПЭ7Г5В1 — это блочная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она относится к серии 2РМД, которая включает цилиндрические низкочастотные негерметичные соединители для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 27

• Количество контактов : 7

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А

  • Суммарная на соединитель: 70 А

• Максимальное рабочее напряжение : 700 В (в некоторых источниках указано 560 В)

• Сопротивление контактов : не более 2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм (в некоторых источниках указано 1000 МОм)

• Температура эксплуатации :

  • Рабочая: от -60° С до +100° С

  • Предельная: от -60° С до +70° С

Конструкция и использование

• Корпус : Блочный, металлический с карболитовой изоляцией и серебряным покрытием контактов.

• Патрубок : Прямой с резьбовым соединением для экранированного кабеля.

• Длина патрубка : 54 мм.

• Масса : Не более 19 г.

• Условия эксплуатации : Высокая влажность (до 98% при +25° С), устойчивость к климатическим факторам, таким как влажное тепло и озон.

Применение

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей. Они подходят для работы в различных климатических условиях, включая умеренный и холодный климат.
