2РМД27БПН7Ш5В1

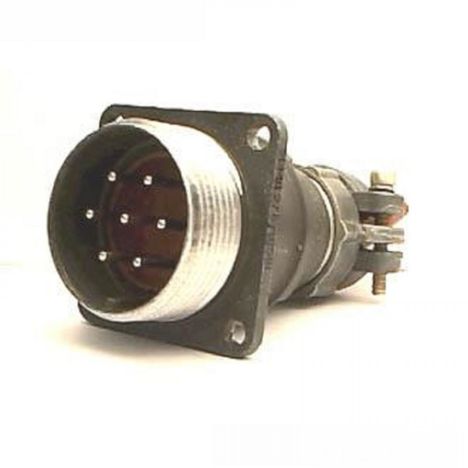

Разъем 2РМД27БПН7Ш5В1 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМД и имеет блочный корпус с прямым патрубком для неэкранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер : 27

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 7

• Часть соединителя : Вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100° С (1)

Основные параметры :

• Максимальное рабочее напряжение : 560 В или 700 В в зависимости от источника.

• Токовая нагрузка на одиночный контакт : 12 А.

• Суммарная токовая нагрузка на соединитель : 70 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм или 1000 МОм в зависимости от источника.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов или 1000 часов в облегченном режиме.

• Срок сохраняемости : 15 лет или 25 лет.

Условия эксплуатации :

• Температура окружающего воздуха : Рабочая от -60° С до +100° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее до 506 кПа, предельное до 12 кПа.

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения 490 м/с?.

Этот разъем используется для соединения и разъединения электрических цепей в различных радиоэлектронных устройствах.
