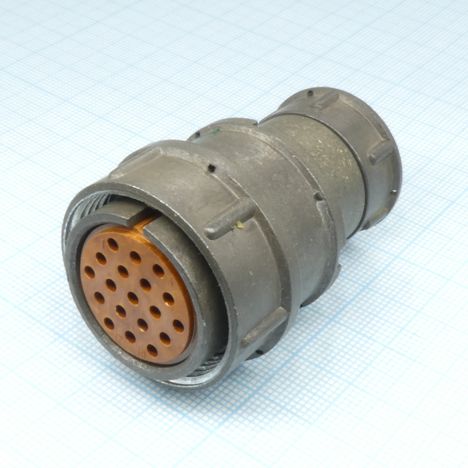

2РМД27КПЭ19Г5В1 — это кабельная розетка, принадлежащая к серии цилиндрических низкочастотных разъемов. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В. Розетка имеет 19 контактов и используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики:

• Тип соединителя : 2РМД

• Условный размер корпуса : 27

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 19

• Часть соединителя : Розетка (Г)

• Обозначение сочетания контактов : 5 (все контакты диаметром 1,5 мм)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С (1)

Основные параметры:

• Максимальная токовая нагрузка на одиночный контакт : 7 А

• Суммарная токовая нагрузка на соединитель : 110 А

• Максимальное рабочее напряжение : 560 В

• Максимальное испытательное напряжение : 1850 В (в нормальных условиях)

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

• Усилие расчленения соединителей : Не более 196,2 Н

• Минимальная наработка : 5000 часов

• Число сочленений-расчленений : 500

• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации:

• Температура окружающего воздуха : Рабочая от -60° С до +100° С, предельная от -60° С до +70° С

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1)

• Выдерживает испытания : Влажное тепло, иней и роса, воздействие озона

Эта розетка используется в различных радиоэлектронных устройствах и может работать в широком диапазоне температур и климатических условий.
