2РМД27КПЭ7Ш5А1

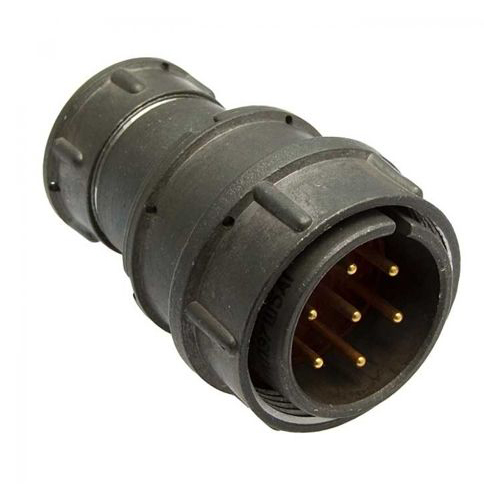

Разъем 2РМД27КПЭ7Ш5А1 относится к серии 2РМД и представляет собой кабельную вилку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : Негерметичный цилиндрический низкочастотный.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (в некоторых источниках указан диаметр 1 мм).

• Покрытие контактов : Золото.

• Теплостойкость : До +100°C.

Эксплуатационные характеристики

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на одиночный контакт : 12 А.

• Общая максимальная токовая нагрузка : До 70 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

Применение и совместимость

Разъемы серии 2РМД используются для соединения электрических цепей и могут иметь различные типы корпуса и патрубков. Для соединения вилки 2РМД27КПЭ7Ш5А1 требуется розетка типа 2РМД27Б7Г5А1 или аналогичная.
