2РМД27КПЭ7Г5В1

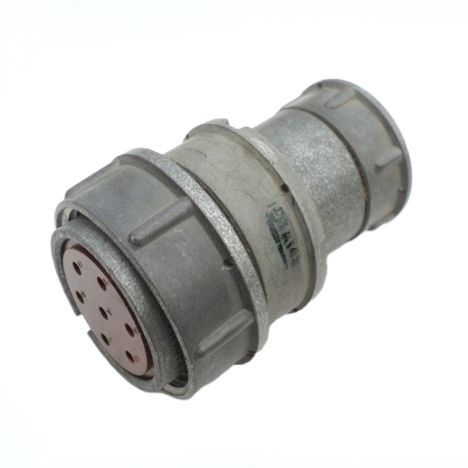

2РМД27КПЭ7Г5В1 — это кабельная розетка, предназначенная для соединения и разъединения электрических цепей. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 27.

• Корпус : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 7.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C (1).

Технические параметры

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А.

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 2300 В.

  • При пониженном давлении: 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм по другим источникам).

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 65,6 Н.

• Минимальная наработка : 1000 часов (или 5000 часов по другим источникам).

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха :

  • Рабочая: от -60°C до +100°C.

  • Предельная: от -60°C до +70°C.

• Относительная влажность воздуха : До 98% при +25°C.

• Атмосферное давление :

  • Рабочее: от 133,32·10^-12 Па до 506 кПа.

  • Предельное: до 12 кПа.

• Вибрация и удары : Выдерживает синусоидальную вибрацию и механические удары.

Применение

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения цепей постоянного и переменного тока с частотой до 3 МГц.
