2РМД27КПН19Г5В1Л

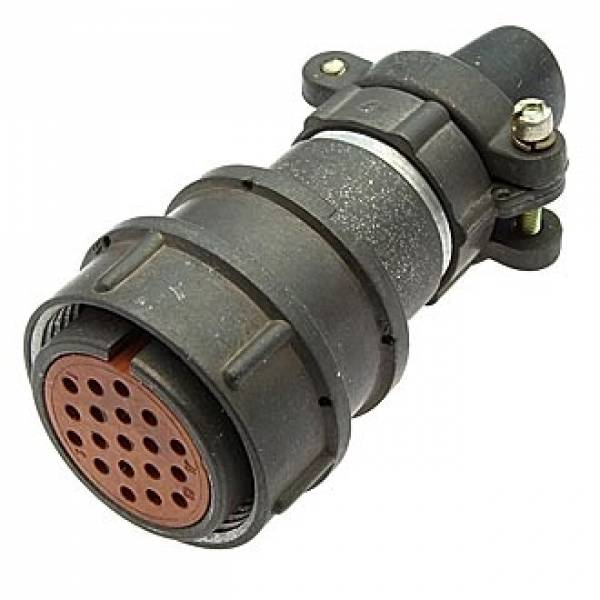

Разъем 2РМД27КПН19Г5В1Л относится к серии 2РМД и представляет собой кабельную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены основные характеристики этого разъема:

Основные характеристики

• Тип разъема : Низкочастотный цилиндрический негерметичный соединитель.

• Корпус : Кабельный, с прямым патрубком, для неэкранированного кабеля.

• Количество контактов : 19.

• Тип контактов : Розетка.

• Покрытие контактов : Серебро.

• Диаметр посадочного отверстия : 27 мм.

• Диаметр контактов : 1 мм.

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на одиночный контакт : Не более 7 А.

• Общая максимальная токовая нагрузка : До 110 А.

• Сопротивление изоляции : Не менее 1000 МОм (в некоторых источниках указано не менее 5000 МОм).

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 5000 часов (в некоторых источниках указано не менее 1000 часов).

• Срок сохраняемости : До 25 лет (в некоторых источниках указано 15 лет).

Применение

Разъемы серии 2РМД широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ.

Условное обозначение

• 2РМД : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Кабельный корпус.

• П : Прямой патрубок.

• Н : Гайка для неэкранированного кабеля.

• 19 : Количество контактов.

• Г : Розетка.

• 5 : Обозначение сочетания контактов.

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до 100°C.

• Л : Левая розетка (только для проходных вилок).
