2РМД27КПН19Ш5В1

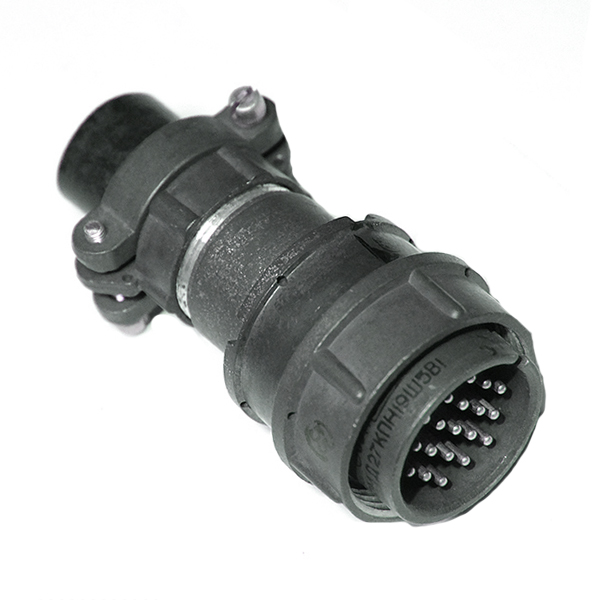

2РМД27КПН19Ш5В1 — это тип кабельной вилки, принадлежащей к серии цилиндрических низкочастотных разъемов. Она предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики:

• Тип соединителя : 2РМД

• Условный размер : 27

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 19

• Часть соединителя : Вилка (Ш)

• Диаметр контактов : 1,5 мм

• Сочетание контактов : 5

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C (1)

Технические параметры:

• Максимальное рабочее напряжение : 560 В

• Максимальная токовая нагрузка на контакт : 7 А

• Суммарная токовая нагрузка на соединитель : 110 А

• Максимальное испытательное напряжение : 1850 В

• Сопротивление изоляции : Не менее 5000 МОм

• Электрическая прочность изоляции : 1850 В

• Минимальная наработка : 5000 часов

• Количество сочленений-расчленений : 500

• Срок сохраняемости : 15 лет

Условия эксплуатации:

• Температура окружающей среды : От -60°C до +100°C

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов

Этот разъем используется для соединения электрических цепей в различных радиоэлектронных устройствах и может работать при частотах до 3 МГц.
