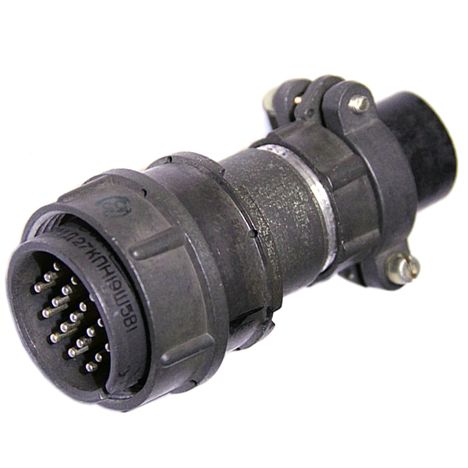

Соединитель 2РМД27КПН19Ш5В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : Негерметичный, цилиндрический.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Количество контактов : 19.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : Не более 2,5 мОм.

• Рабочее напряжение : До 560 В (или 700 В в зависимости от типономинала).

• Ток на одиночный контакт : 7 А.

• Суммарный ток : 110 А.

• Температура окружающей среды : От -60 до +100 °С.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100 °С.

• Вид сочленения : Резьбовое.

Применение:

Соединители этого типа используются для ручного соединения круглых низкочастотных разъемов в цепях постоянного и переменного тока. Они подходят для межблочных соединений и сочленения кабелей в промышленной аппаратуре различного назначения.

Соединители состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).
