2РМД27КУЭ19Ш5В1

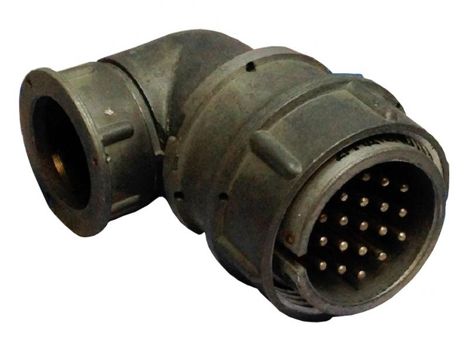

2РМД27КУЭ19Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она относится к серии 2РМД и используется для внутреннего объемного монтажа в различных узлах и блоках радиоэлектронной аппаратуры.

Основные характеристики:

• Тип соединителя: 2РМД

• Количество контактов: 19

• Максимальная токовая нагрузка:

  • На одиночный контакт — 7 А

  • Суммарная на соединитель — 110 А

• Максимальное рабочее напряжение: 560 В

• Сопротивление контактов: не более 2,5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Емкость между контактами: не более 6 пФ

Конструкция и условия эксплуатации:

• Тип корпуса: Кабельный

• Тип патрубка: Угловой

• Гайка патрубка: Для экранированного кабеля

• Поляризация корпусов: Одношпоночная

• Длина патрубка: 59,6 мм

• Масса патрубка: не более 26 г

• Сочленение: Резьбовое

• Температурный диапазон:

  • Рабочий — от -60° С до +100° С

  • Предельный — от -60° С до +70° С

• Относительная влажность: до 98% при +25° С

• Климатическое исполнение: Умеренный и холодный климат (УХЛ2.1)

Дополнительные параметры:

• Минимальная наработка: 5000 часов

• Число сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

• Контакты: Серебряное покрытие для улучшения проводимости

Эта вилка способна выдерживать различные климатические условия, включая влажное тепло, иней и росу, а также воздействие озона. Она также устойчива к механическим воздействиям, таким как вибрация и удары.
