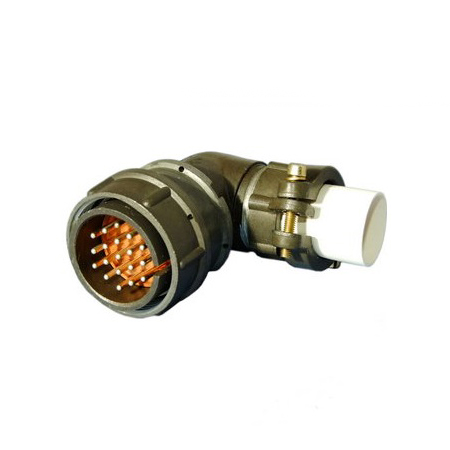

2РМД27КУН19Ш5В1

2РМД27КУН19Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она относится к серии 2РМД, которая включает в себя цилиндрические, низкочастотные разъемы.

Технические характеристики

• Тип соединителя : Негерметичный цилиндрический разъем.

• Количество контактов : 19.

• Максимальное рабочее напряжение : До 560 В (по некоторым источникам — до 700 В).

• Токовая нагрузка : На одиночный контакт — 7 А, суммарная — до 110 А (по другим данным — до 50 А).

• Частота : До 3 МГц.

• Температурный диапазон : От -60° С до +100° С.

• Климатическое исполнение : УХЛ2.1.

• Сопротивление изоляции : Не менее 1000 МОм (по другим данным — не менее 5000 МОм).

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Срок сохраняемости : 15 лет (по другим данным — 25 лет).

• Материал корпуса : Специальный сплав алюминия АЛ-11.

• Покрытие контактов : Серебро.

• Диаметр контактов : 1,5 мм (по другим данным — 1 мм).

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

Применение

Эта вилка используется для внутреннего объемного монтажа и может выдерживать различные климатические условия, включая влажное тепло, иней и росу. Она также устойчива к механическим ударам и вибрациям.

Условное обозначение

• 2РМД : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• У : Угловой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 19 : Количество контактов.

• Ш : Вилка.

• 5 : Обозначение сочетания контактов (все контакты диаметром 1,5 мм).

• В : Серебреное покрытие контактов.

• 1 : Теплостойкость +100° С.
