2РМД27КУН7Ш5В1

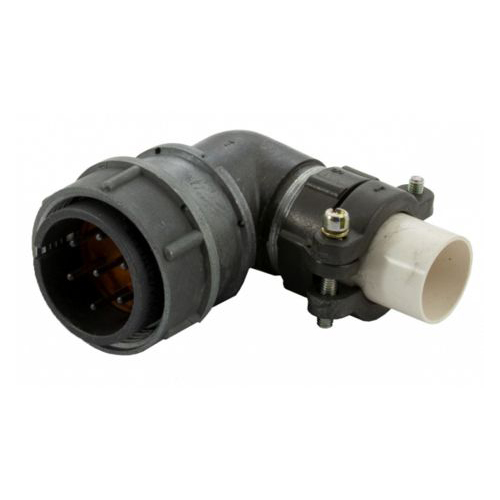

2РМД27КУН7Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она используется для внутреннего объемного монтажа и является частью серии цилиндрических соединителей 2РМД.

Расшифровка обозначения

• 2РМД : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• У : Угловой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 7 : Количество контактов.

• Ш : Вилка.

• 5 : Обозначение сочетания контактов (все контакты диаметром 1,5 мм).

• В : Серебреное покрытие контактов.

• 1 : Теплостойкость до +100° С.

Технические характеристики

• Максимальная токовая нагрузка : На одиночный контакт — 12 А, суммарная на соединитель — 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : В нормальных климатических условиях — 2300 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения : Не более 65,6 Н (7 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500 раз.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : Рабочая — от -60° С до +100° С, предельная — от -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с^2.

• Механический удар : Пиковое ударное ускорение — 1000 м/с^2 для многократного действия и 5000 м/с^2 для одиночного действия.

Эта вилка подходит для использования в различных климатических условиях и выдерживает воздействие влажности, инея и росы. Хвостовики контактов позволяют присоединять провода сечением до 1 мм^2.
