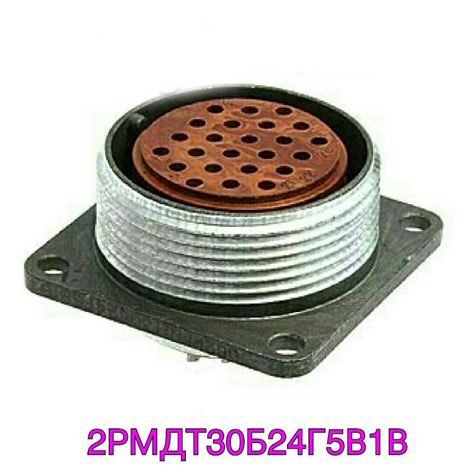

2РМД30Б24Г5В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и не имеет патрубка.

Технические характеристики:

• Максимальная токовая нагрузка : на одиночный контакт — 7 А, суммарная на соединитель — 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : в нормальных климатических условиях — 1850 В.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество контактов : 24.

• Диаметр контактов : все контакты диаметром 1,5 мм.

• Покрытие контактов : серебро.

• Теплостойкость : до +100° С.

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Габаритные размеры : 38?38?25 мм.

• Масса : не более 41 г.

Условия эксплуатации:

• Рабочая температура : от -60° С до +100° С.

• Предельная температура : от -60° С до +70° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление : рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : одиночного действия — 5000 м/с?, многократного действия — 1000 м/с?.

Применение:

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения . Ответной частью для розетки 2РМД30Б24Г5В1 являются вилки 2РМД30К24Ш5А1, 2РМД30К24Ш5В1 и 2РМД30КПН24Ш5А1.
