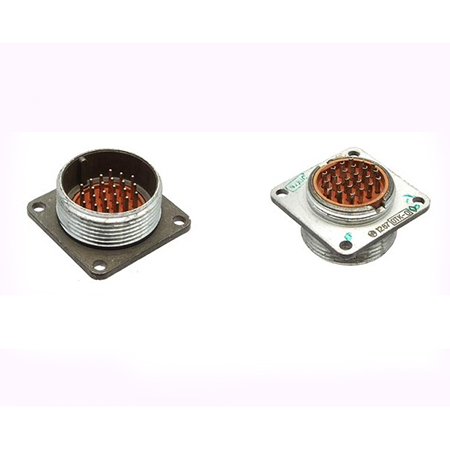

2РМД30Б24Ш5В1

Разъем 2РМД30Б24Ш5В1 является частью серии 2РМД и предназначен для использования в электрических цепях постоянного и переменного тока. Он имеет блочный корпус и используется для внутреннего объемного монтажа. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : Негерметичный цилиндрический низкочастотный.

• Корпус : Блочный, без патрубка.

• Количество контактов : 24.

• Тип контактов : Вилка (обозначается буквой "Ш").

• Диаметр контактов : 1,5 мм (в некоторых источниках указан диаметр 1 мм, но это, вероятно, ошибка, поскольку в обозначении "5" указывает на контакты диаметром 1,5 мм).

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Технические параметры

• Максимальное рабочее напряжение : 560 В.

• Максимальная токовая нагрузка на одиночный контакт : 7 А.

• Суммарная токовая нагрузка на соединитель : 140 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : До 500 раз.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C.

• Предельная температура : От -60°C до +70°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.

• Механический удар : Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

Этот разъем используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей.
