2РМД30Б24Ш5В1В

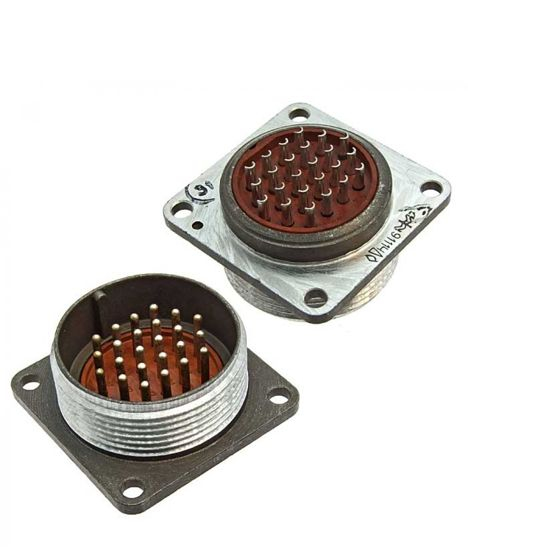

Разъем 2РМД30Б24Ш5В1В относится к серии 2РМД, которая представляет собой низкочастотные цилиндрические негерметичные соединители. Эти разъемы используются для соединения и разъединения электрических цепей. Ниже приведены основные характеристики этого разъема:

• Тип разъема : Низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 30 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Сочетание контактов : Обозначено цифрой 5.

• Покрытие контактов : Серебро.

• Вид контакта : Цилиндрический.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка : До 50 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений : До 500.

• Интервал рабочих температур : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Эти разъемы изготовлены из специального сплава алюминия АЛ-11, а изоляторы выполнены из пресс-материала АГ-4. Соединение выполняется только между кабельным и блочным разъемом, а не между разъемами одного типа (кабельным с кабельным или блочным с блочным).
