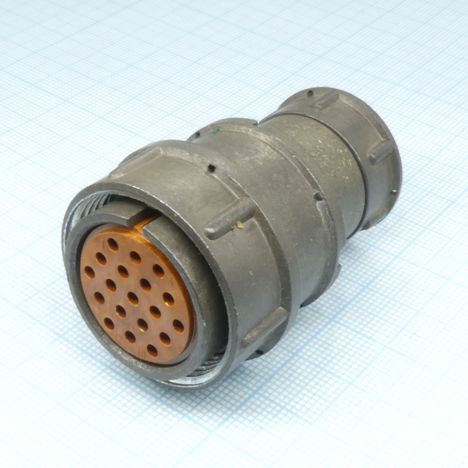

2РМД30БПЭ24Ш5В1

2РМД30БПЭ24Ш5В1 — это тип блочной вилки, используемой для соединения электрических цепей в радиоэлектронной аппаратуре. Ниже приведены основные характеристики и особенности этого разъёма:

Обозначение и Назначение

• 2РМД : Тип соединителя.

• 30 : Условный размер корпуса.

• Б : Блочный тип корпуса.

• П : Прямой вид патрубка.

• Э : Гайка патрубка для экранированного кабеля.

• 24 : Количество контактов.

• Ш : Вилка.

• 5 : Обозначение сочетания контактов (все контакты диаметром 1,5 мм).

• В : Серебреное покрытие контактов.

• 1 : Теплостойкость до +100° С.

Технические Характеристики

• Максимальная токовая нагрузка : На одиночный контакт — 7 А, суммарная на соединитель — 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : В нормальных климатических условиях — 1850 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения : Не более 235,44 Н (24 кгс).

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500 раз.

• Минимальный срок сохраняемости : 15 лет.

Условия Эксплуатации

• Температура окружающего воздуха : Рабочая от -60° С до +100° С, предельная от -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ускорение одиночного удара — 5000 м/с?.

Этот разъём используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения, обеспечивая надежное и долговечное соединение в различных условиях эксплуатации.
