2РМД30БПЭ8Г7В1

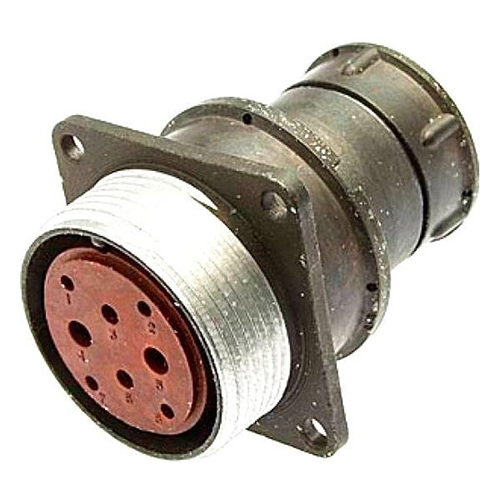

2РМД30БПЭ8Г7В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена прямым патрубком для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический коннектор ручного соединения.

• Условный размер корпуса : 30.

• Тип корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 8.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 7 — контакты диаметром 1,5 мм, 2 мм и 3 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 13 А.

  • Диаметром 2 мм: 18 А.

  • Диаметром 3 мм: 36 А.

• Максимальная суммарная нагрузка : 120 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях.

Механические и климатические характеристики

• Сопротивление контактов :

  • Диаметром 1,5 мм: не более 2,5 мОм.

  • Диаметром 2 мм: не более 1,6 мОм.

  • Диаметром 3 мм: не более 0,8 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Рабочая температура : от -60°C до +100°C.

• Вибрационная стойкость : синусоидальная вибрация в диапазоне 1-5000 Гц с ускорением 490 м/с?.

• Ударная стойкость : одиночный удар до 5000 м/с?, многократный удар до 1000 м/с?.

Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение с экранированным кабелем.
